Sådan vælger du industrielle titan-runde skiver: En købervejledning

Hvorfor titanium runde diske er prisen værd

Titaniums styrke-til-vægt-forhold er nogenlunde dobbelt så meget som rustfrit stål ved ca. 40 % mindre vægt. Dens korrosionsbestandighed i havvand, klorrige miljøer og menneskelige kropsvæsker er uovertruffen af ​​de fleste almindelige metaller. Til krævende industrielle anvendelser retfærdiggør disse egenskaber en prispræmie, der typisk kører 5–10× højere end 316L rustfrit stål per kilogram.

Runde skiver bruges specifikt som ventilsæder, pumpehjul, flangeemner, varmevekslerkomponenter, kirurgiske implantatemner og rumfartsskotfittings. Geometrien - flad, cirkulær og symmetrisk - gør dem til alsidige udgangspunkter for CNC-bearbejdning.

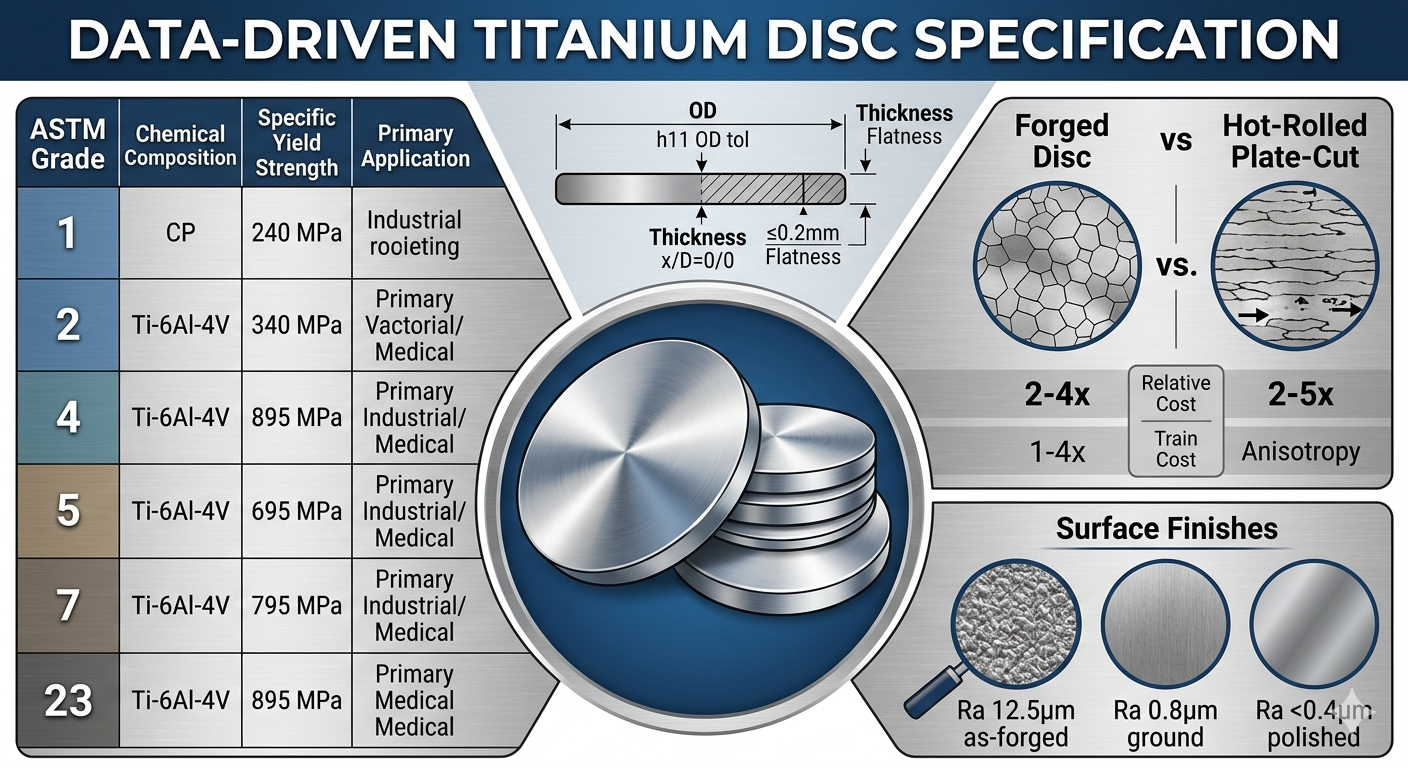

Forstå titaniumkvaliteter: Den vigtigste beslutning

Titanium er ikke et enkelt materiale. Der er over 30 ASTM-udpegede kvaliteter, men de fleste industrielle købere arbejder inden for en kort liste på seks. At vælge den forkerte karakter er den dyreste fejl, du kan begå.

Grad 2 er standard for de fleste industrielle købere fordi det balancerer korrosionsbestandighed, bearbejdelighed og tilgængelighed. Opgrader kun til klasse 5, når strukturelle belastninger kræver det. Vælg Grade 7 eller Grade 12, når miljøet omfatter reducerende syrer, der ville angribe standard CP-kvaliteter.

Dimensionsspecifikationer: Hvad skal måles og verificeres

En titanium rund skive har fire nøgledimensioner. Hver skal angives klart i din købsordre for at undgå uoverensstemmende dele.

Ydre diameter (OD)

Standard lagerdiske fås fra 10 mm til 1.000 mm OD , selvom de fleste lagerbeholdninger er mellem 50 mm og 500 mm. For OD'er over 600 mm skal du forvente leveringstider på 8-14 uger. Angiv toleranceklasse: h11 (±0,1–0,4 mm) til generel industriel brug, eller h8/h9 til præcisionspasning.

Tykkelse

Diske spænder typisk fra 1 mm til 150 mm tyk . Under 3 mm bliver fladheden kritisk - vridning under varmvalsning kan forårsage parallelitetsfejl på over 0,5 mm pr. 100 mm, hvilket er uacceptabelt til ventil- eller tætningsapplikationer. Angiv en fladhedstolerance (f.eks. ≤0,2 mm total indikatorudløb) på enhver skive, der er tyndere end 5 mm.

Tykkelse-to-Diameter Ratio

Et forhold under 1:10 (tykkelse mindre end 10 % af diameteren) betragtes som en tynd skive og er tilbøjelig til forvrængning under bearbejdning og varmebehandling. Hvis din applikation kræver et forhold under 1:15, skal du anmode om spændingsudglødning som en del af forsyningsbetingelserne.

Vægt- og massetolerance

For roterende dele som skovlhjul er massetolerance lige så vigtig som dimensionstolerance. Angiv en maksimal vægtafvigelse på ±0,5 % hvis skiven skal bruges i en afbalanceret roterende samling. Ubalancerede skiver i højhastighedsapplikationer kan fremkalde vibrationsfrekvenser, der beskadiger lejer inden for tusindvis af driftstimer.

Fremstillingsmetode: Smedet vs. rullet vs. skåret fra stang

Hvordan disken blev lavet, påvirker direkte dens mekaniske egenskaber og indre integritet. Tre produktionsruter dominerer markedet:

• Varmvalset skive / pladeskåret: Den mest økonomiske mulighed. En titaniumplade varmvalses til tykkelsen, hvorefter et rundt emne plasma- eller vandstråleskæres til OD. Kornstrukturen er retningsbestemt (anisotropisk), hvilket kan reducere udmattelseslevetiden med 10-20 % i forhold til smedede dele i visse belastningsorienteringer.
• Smedet disk: En billet presses under tonnage til en næsten-net skiveform. Dette forfiner kornstrukturen, eliminerer porøsitet og frembringer isotropiske mekaniske egenskaber. Luftfart og medicinske applikationer kræver næsten altid smedning. Prisen er typisk 2-4× valset plade.
• Skive skåret fra rundstang: En rund titaniumstang skæres i den ønskede tykkelse. Dette bevarer den fine, smedede kornstruktur af stangstammen og er ideel til små OD'er (under 100 mm). Det er dyrere per kilo end pladeskåret til store diametre.

Til generel industriservice (flanger, afstandsstykker, ikke-kritisk strukturel brug) er pladeskårne skiver omkostningseffektive. For cyklisk belastede eller sikkerhedskritiske dele, specificer altid smedet.

Muligheder for overfladefinish, og hvornår det er vigtigt

Overfladefinish påvirker tætningsydelse, udmattelsesstyrke, biokompatibilitet og omkostninger til bearbejdning i nedstrøms retning. Leverandører tilbyder flere standardbetingelser:

• Varmvalset / som smedet (Ra 3,2–12,5 µm): Møllevægt til stede. Laveste omkostninger. Kræver bearbejdning før brug i de fleste applikationer. Velegnet som råvare.
• Syltet / afkalket (Ra 1,6–6,3 µm): Syrebejdsning fjerner mølleskala og genopretter det passive oxidlag. God til korrosionsbestandighed uden bearbejdning. Fælles for komponenter i kemisk industri.
• Jord (Ra 0,4-1,6 µm): Fladslebne flader er påkrævet til tætningsflader, præcisionspakningssæder og optiske monteringer. Tilføjer typisk $15-$50/disk for små OD'er, betydeligt mere for store.
• Poleret (Ra <0,4 µm): Elektropoleret eller mekanisk poleret. Obligatorisk for implanterbart medicinsk udstyr (overholdelse af ISO 10993) og hygiejniske fødevare-/farmakontaktflader.
• Anodiseret: Elektrokemisk oxidlag til farvekodning, øget overfladehårdhed (~400 HV) eller forbedrede dielektriske egenskaber. Type II anodisering er almindelig i rumfarts MRO-miljøer.

Materialecertificeringer og sporbarhedskrav

Køb aldrig industrielle titanium-skiver uden en materialetestrapport (MTR). En legitim MTR dokumenterer kemisk sammensætning (opfylder ASTM B265, AMS 4928 eller tilsvarende), mekaniske testresultater (flydestyrke, UTS, forlængelse), varme-/lotnummer og møllens akkreditering (typisk ISO 17025 eller NADCAP).

For specifikke regulerede brancher gælder yderligere certificeringer:

• Luftfart: AMS 4928 (Grade 5 bar/billet), AMS 4911 (ark/plade), FAA Form 8130-3 eller EASA Form 1 for luftdygtige dele.
• Medicinsk/implanterbar: ASTM F67 (CP titanium), ASTM F136 (Ti-6Al-4V ELI), ISO 5832-2/3, biokompatibilitetstest i henhold til ISO 10993.
• Trykbeholdere/rør: ASME Sektion II, Del B (ASTM B265 for strimmel/ark/plade), PED 2014/68/EU for europæiske markeder.
• Nuklear: ASTM B265 Grade 12 eller 16, med supplerende NDE (ultralyd eller radiografisk inspektion) og ASME NCA-3800 indkøbsdokumentation.

Anmod om fuld varmesporbarhed. En velrenommeret leverandør kan spore en hvilken som helst skive tilbage til det oprindelige smeltevarmenummer på titaniummøllen - afgørende for fejlanalyse og regulatoriske revisioner.

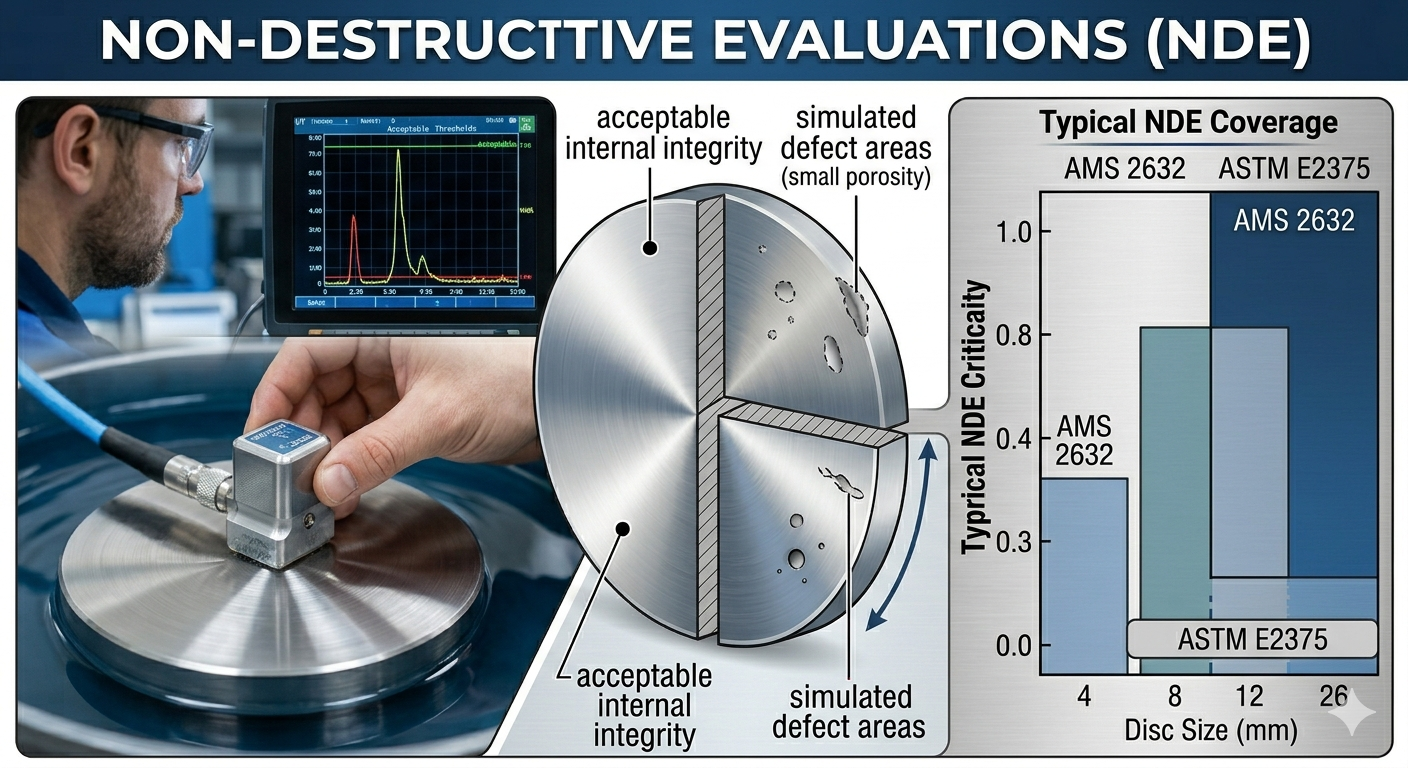

Ikke-destruktiv evaluering: Hvornår skal det kræves

Interne defekter - porøsitet, indeslutninger, lamineringer - kan ikke detekteres visuelt. For diske, der vil bære strukturelle belastninger eller bruges i kritiske samlinger, skal du angive NDE i din indkøbsordre. Almindelige metoder omfatter:

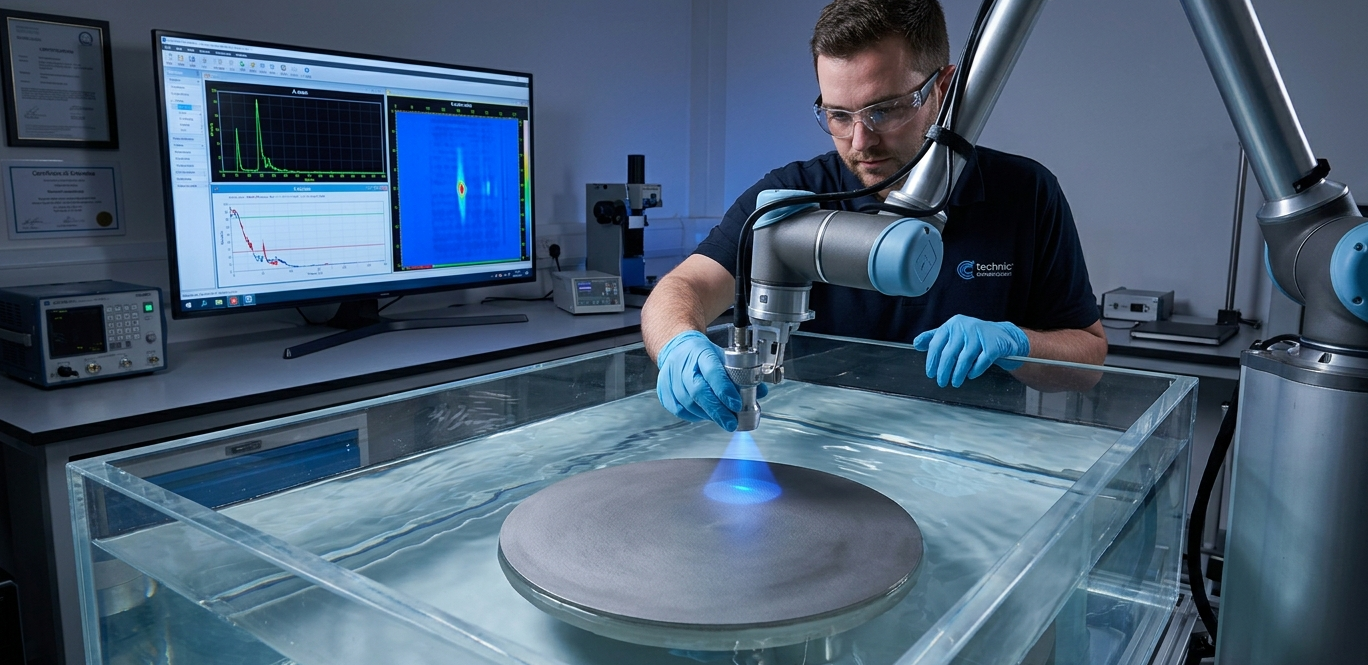

• Ultralydstest (UT): Den primære NDE-metode til titaniumskiver over 12 mm tykke. Detekterer underjordiske volumetriske defekter. Angiv acceptkriterier i henhold til AMS 2632 eller ASTM E2375.
• Inspektion af flydende penetrant (LPI/FPI): Registrerer overfladebrydende revner og porøsitet. Lav pris (~$10-$30 pr. disk for standardstørrelser). Angiv i henhold til ASTM E1417 eller AMS 2647 for rumfart.
• Radiografisk test (RT): Røntgen- eller gamma-billeddannelse til komplekse interne strukturer. Anvendes til store smedede skiver i nuklear- og trykbeholderanvendelser.

Som en praktisk regel: kræve LPI for alle sikkerhedskritiske skiver og UT for smedede skiver over 25 mm tykke . For almindelig industribeholdning under moderat belastning kan NDE udelades for at kontrollere omkostningerne.

Indkøbsstrategi: Mølle Direkte vs. Distributør vs. Spot Market

Hvor du køber, påvirker pris, leveringstid, dokumentationskvalitet og risiko for forfalskning - som alle er væsentlige bekymringer i titaniumforsyningskæden.

Mill Direct

Indkøb direkte fra primære producenter (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) giver den bedste sporbarhed og den laveste kilopris pr. Minimumsordremængder starter typisk kl 500–2.000 kg , med leveringstider på 12-20 uger for tilpassede dimensioner. Bedst til langsigtede programmer med høj volumen.

Certificeret distributør

AS9120B- eller ISO 9001-certificerede distributører fører opskåret til størrelse med fuld MTR-sporbarhed. Gennemløbstider er typisk 1-3 uger til standard kvaliteter og størrelser. Prispræmien i forhold til direkte mølle er 15–40 %, men minimumsordremængder er langt lavere (nogle gange så lidt som et stykke). Dette er den rigtige kanal for de fleste industrielle købere.

Spotmarked / Online markedspladser

Online markedspladser og spothandlere kan tilbyde attraktive priser, men har forhøjet risiko for forfalskning og fejlvurdering. En FAA-undersøgelse fra 2019 fandt titaniumdele med forfalskede MTR'er i luftfartsforsyningskæden - et problem, der har varet ved i hele industrien. Køb aldrig sikkerhedskritiske titanium-skiver fra uverificerede spotleverandører uden uafhængig kemisk verifikation (XRF- eller OES-analyse).

Prisbenchmarks og omkostningsdrivere

Titanium-priserne er ustabile og bundet til rå svampepriser, energiomkostninger og luft- og rumfartsefterspørgselscyklusser. Imidlertid giver omtrentlige distributørers prisintervaller for aktiediske (som i de seneste markedsdata) nyttige benchmarks:

De største omkostningsdrivere ud over råmateriale er: NDE-krav (10-25%), snævre tolerancer (15-40%), overfladeslibning ($15-$100 pr. skive) og certificeringsdokumentation ($50-$200 pr. ordre for NADCAP/AS9100 papirarbejde).

En praktisk tjekliste, før du afgiver din ordre

Brug denne tjekliste til at bekræfte, at din købsspecifikation er komplet, før du sender en anmodning om tilbud (RFQ):

1. Legeringskvalitet specificeret (f.eks. klasse 2 pr. ASTM B265 eller Ti-6Al-4V pr. AMS 4928)
2. Udvendig diameter med angivet toleranceklasse (f.eks. 150 mm ±0,2 mm)
3. Tykkelse with flatness tolerance if below 10 mm
4. Angivet fremstillingsrute (smedet / valset / stangskåret)
5. Leveringstilstand angivet (glødet, STA, rullet)
6. Krav til overfladefinish (syltet, slebet til Ra 0,8 µm, poleret, anodiseret)
7. NDE-krav anført (LPI iht. ASTM E1417, UT pr. AMS 2632 eller ingen)
8. Der anmodes om certificerings- og sporbarhedsdokumenter (MTR, C of C, varmenummer)
9. Mængde og eventuel forskudt leveringsplan
10. Emballagekrav (individuelt indpakket, fugtspærre, ingen direkte kontaktstabling)

En komplet tilbudsanmodning, der dækker alle ti punkter, vil producere sammenlignelige æbler-til-æbler-tilbud fra flere leverandører og dramatisk reducere risikoen for at modtage dele, der fejler ved indgående inspektion.
