Titanium Bar – Et fleksibelt og højstyrke metal til dine behov

Hvorfor Titanium Bar overgår konventionelle metaller

Titanium bar leverer et uovertruffen styrke-til-vægt-forhold - op til det dobbelte af 316L rustfrit stål - samtidig med at det modstår korrosion i havvog, klor og kropsvæsker. Hvorvidt applikationen er et rumfartsbeslag, der er certificeret til ASTM B348 , et ortopædisk implantat styret af ASTM F136 og ISO 5832-3 , eller et dybhavsballasthus vurderet til 6.000 m dybde, titaniumstang giver den strukturelle integritet, som intet oget kommercielt levedygtigt metal kan matche ved en sammenlignelig vægt.

Denne vejledning præsenterer mekaniske data, sammenligninger mellem klassetrin, branchespecifikke applikationer, bearbejdningsovervejelser og svar på de mest presserende indkøbsspørgsmål – så ingeniører og købere kan specificere det korrekte stanglager fra den første ordre.

Materialeklassifikation og nøglekarakterer

Titanium bar lager er kategoriseret i kommercielt rene (CP) kvaliteter og titanlegeringskvaliteter . De fire CP-kvaliteter (grad 1-4) adskiller sig kun i ilt- og jernindhold; legeringskvaliteter introducerer elementer som aluminium og vanadium for at udvikle specifikke mekaniske profiler.

Karakter 1 – Maksimal formbarhed

Ultimativ trækstyrke (UTS): 240 MPa minimum; Udbyttestyrke: 170 MPa minimum; Massefylde: 4,51 g/cm³. Grad 1 takt, styret af ASTM B348 klasse 1 , er den blødeste CP-kvalitet. Det foretrækkes til afsaltningsanlægsrørplader, kemiske reaktorforinger og arkitektonisk beklædning, hvor koldformning er påkrævet.

Grad 2 – Almindelig arbejdshest

UTS: 345 MPa minimum; Udbyttestyrke: 275 MPa minimum; Forlængelse: 20% minimum. Den mest lagerførte CP-kvalitet. Anvendelser omfatter offshore undersøiske varmevekslere, marine propelaksler og elektrokemisk behoglingsudstyr. ASTM B348 klasse 2 og ISO 9001 møllecertificeringer er standardkrav.

Grad 4 – CP Titanium med højeste styrke

UTS: 550 MPa minimum; Udbyttestyrke: 483 MPa minimum. Anvendes i kirurgiske implantatkomponenter og højtryks kemiske rørledninger, hvor legeringselementer skal undgås af biokompatibilitet eller korrosionsårsager.

Grad 5 (Ti-6Al-4V) – Luftfart og medicinsk guldstandard

UTS: 950 MPa minimum; Udbyttestyrke: 880 MPa minimum; Densitet: 4,43 g/cm³; Træthedsgrænse (10⁷ cyklusser): ~620 MPa. Alfa-beta-legeringen indeholder 6% aluminium og 4% vanadium. Styres af ASTM B348 klasse 5 til industribar og AMS 4928 til rumfart. Den dominerer turbinesmedning, flystrukturrammer, racerbils ophængsarme og ortopædiske frempinde med høj cyklus.

2. klasse3 (Ti-6Al-4V ELI) – Implantat-grade forfining

UTS: 860 MPa minimum; Udbyttestyrke: 795 MPa minimum; Iltindhold ≤ 0,13 vægt%. Extra-Low Interstitial (ELI) kemi reducerer oxygen, nitrogen og jern for at forbedre brudsejhed og træthedsbestandighed i miljøer med cyklisk belastning. Den obligatoriske standard for bærende ortopædiske implantater: ASTM F136 og ISO 5832-3 . Anvendes i lårbenshoftestilke, spinal interbody-bure og dentale abutmentstænger.

Grad 7 (Ti-0.2Pd) – Overlegen kemisk modstand

Palladiumtilsætning (0,12-0,25%) sænker dramatisk korrosionshastigheden ved reducerende syrer som saltsyre og svovlsyre. Foretrukken til kemisk procesudstyr, hvor klasse 2 ville blive udsat for sprækkekorrosion. Styres af ASTM B348 klasse 7 .

Mekaniske ydelsesdata: Titanium Bar vs. 316L rustfrit stål

Tabellen nedenfor muliggør direkte substitutionsanalyse. Alle titaniumværdier refererer til udglødet stang ifølge ASTM B348; 316L værdier refererer til ASTM A276 udglødet stang.

Nøgle takeaway: 5. klasse titanium bar opnår en specifik styrke 3,5× højere end 316L rustfrit stål mens den vejer 45 % mindre pr. volumenenhed - en afgørende fordel for vægtkritiske strukturer.

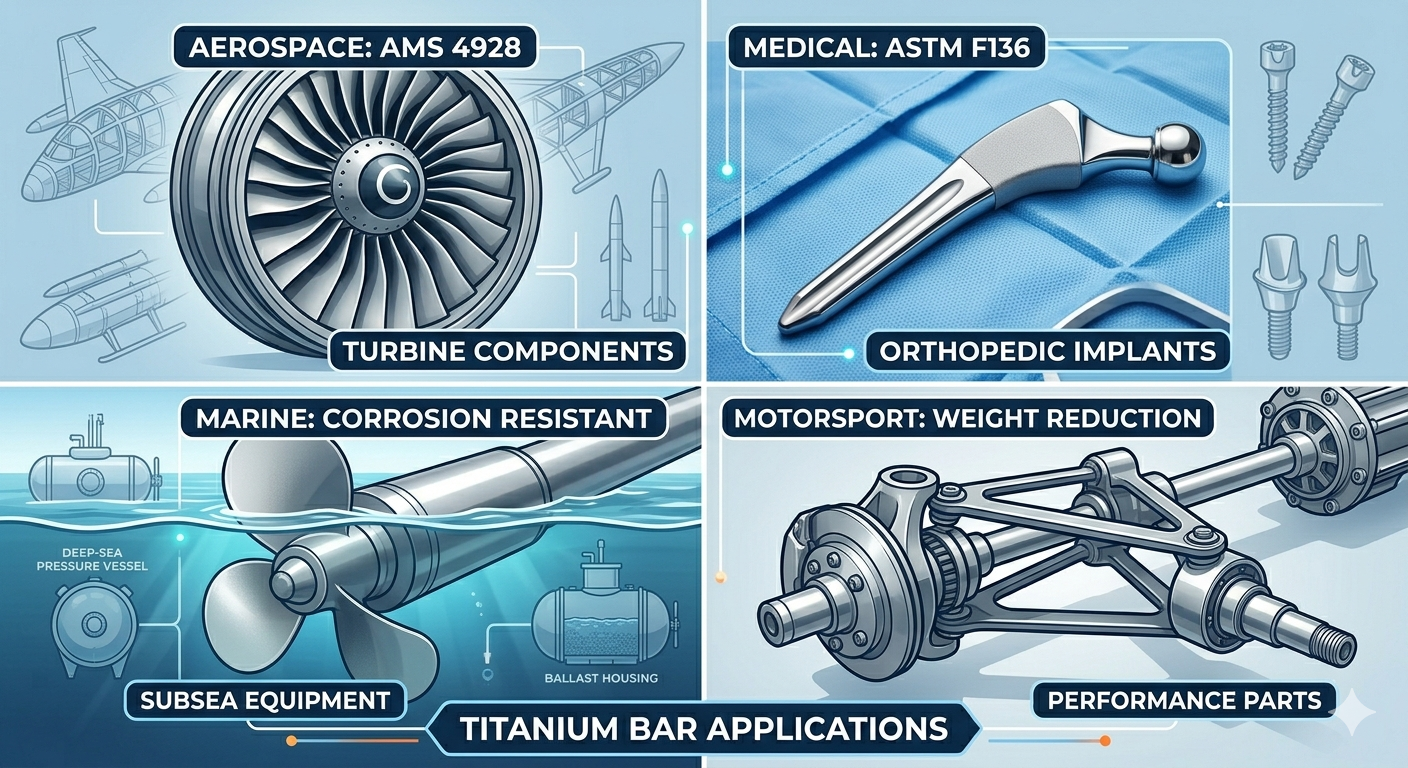

Branchespecifikke applikationer og styrende standarder

Luftfart og forsvar

Titanium bar udgør cirka 15-20% af den strukturelle vægt i næste generations kommercielle fly. Kritiske applikationer omfatter:

• Fastgørelsesanordninger og bolte til flyskrog (5. klasse, AMS 4928 , NAS 1352-serien) — udskiftning af stålbolte med en tredjedel af vægtstraffen
• Kompressorskive smedegods og turbine blade root bars ( AMS 4928 / AMS 4965 ) vurderet til 315 °C kontinuerligt
• Hydrauliske aktuatorhuse og landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Hypersoniske missilskrogstænger (Grade 5 eller Beta-C, ASTM B348 klasse 19 )

Medicinske og ortopædiske implantater

Titaniums osseointegrationsevne - den direkte binding til levende knogler uden grænseflade af fibrøst væv - gør det uerstatteligt i bærende implantater. Grad 23 bar ( ASTM F136, ISO 5832-3 ) har mandat til:

• Lårhoftestilke og acetabular shell blanks — machined from 50–80 mm diameter bar
• Spinal pedikel skruer og interbody cage frames — torque-critical thread roots require tight fatigue data
• Tandimplantat abutment bars fræset af CAD/CAM-systemer — Grade 4 eller 23. klasse pr ISO 10271
• Traumefikseringsplader og intramedullære negle — hvor MRI-kompatibilitet (ikke-ferromagnetisk) er afgørende

Marine og Subsea Engineering

Titanium bars korrosionshastighed i havvand er effektivt 0,025 mm/år — versus 0,5–1,5 mm/år for 316L — hvilket gør 25-års vedligeholdelsesfrie servicecyklusser opnåelige. Nøgleanvendelser:

• Dybhavstrykbeholder og ballasttanks trækstænger vurderet til 600 bar (6.000 m dybde) ved brug af Grade 5 bar pr ASTM B348
• Propelaksel smedegods for flådefartøjer — Grad 2 giver korrosionsimmunitet uden offeranoder
• Afsaltningsanlæg varmeveksler rørplader i 2. klasse pr ASTM B348 og ASME SB-348
• Tidevands turbineblads rodbolte og mooring anchor pins in Grade 5

Kemisk forarbejdning og energi

I chlor-alkali-anlæg og vådkemi-reaktorer udkonkurrerer titanium Hastelloy til lavere omkostninger pr. volumenenhed. Specifikke applikationer omfatter:

• Elektrolytiske celleelektrodestøtter — 1. klasse bar for maksimal ledningsevne og formbarhed
• Salpetersyre- og eddikesyrereaktoraksler — 2. klasse bar, driftstemperatur op til 250 °C
• Saltsyrepumpeaksler — Klasse 7 (Ti-0.2Pd, ASTM B348 klasse 7 ) hvor reducerende syre spaltekorrosion er fejltilstanden
• Befæstelser til opbevaring af nukleart affald — Grade 12 (Ti-0.3Mo-0.8Ni) for kombineret styrke og reducerende syreresistens

Motorsport og højtydende biler

Formel 1-reglerne tillader titanium i affjedrede stolper, gearkasseaksler og hjulfastgørelser, hvor vægtbesparelsen direkte oversættes til omgangstid. Grade 5 bar bearbejdet til AMS 4928 giver en 40% vægtreduktion over tilsvarende stålkomponenter uden tab i udmattelseslevetid ved tærsklen på 10⁷-cyklus.

Standarddimensioner og indkøbsspecifikationer

Titanium bar fås i runde, sekskantede, firkantede og flade (rektangulære) profiler. Følgende tabel opsummerer standard lagerdimensioner og styrende specifikationer.

Overfladebehandlingsmuligheder omfatter: varmvalset afkalket (HRD) , koldttrukket lyst udglødet (CDBA) og centerløs slebet (tolerance ±0,05 mm). Luftfarts- og medicinske applikationer kræver typisk centerløs-slebet bar med møllecertifikat sporbarhed til varmenummer.

Bearbejdning af Titanium Bar: Udfordringer og bedste praksis

Titaniums lave varmeledningsevne ( 6,7 W/m·K for klasse 5 , versus 16,3 W/m·K for 316L) får varme til at koncentrere sig ved skærkanten i stedet for at spredes gennem spånen. Uden korrekte procesparametre resulterer opbygget kant, arbejdshærdning og værktøjsskader i hurtig skærfejl og dimensionsforkastning.

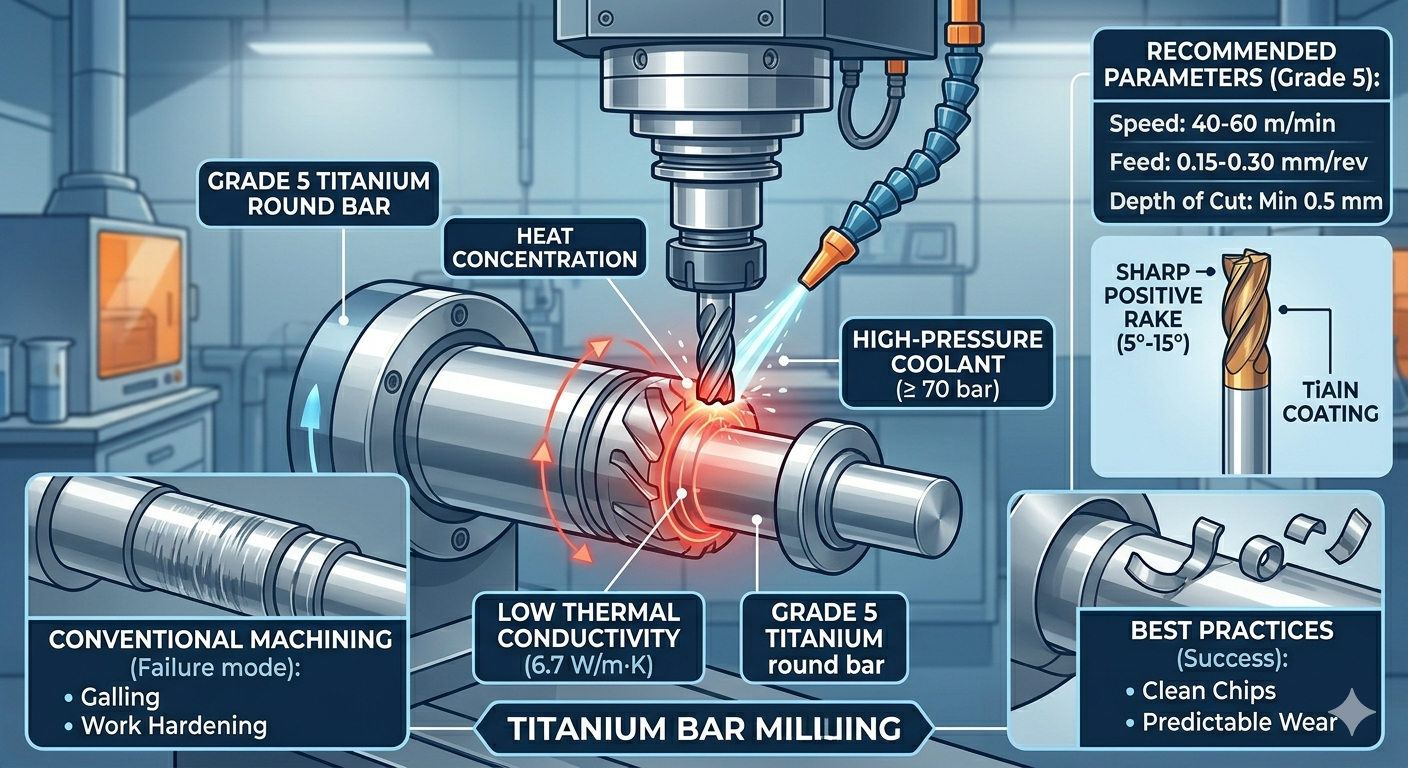

Anbefalede drejeparametre for Grade 5 Bar

• Skærehastighed: 40–60 m/min (carbid ubelagt eller TiAlN-belagt skær, ISO K10–K20)
• Foderhastighed: 0,15–0,30 mm/omdrejninger for at opretholde spånbrydning og undgå gnidning
• Skæredybde: Minimum 0,5 mm til at skære under det hærdede lag fra tidligere gennemløb
• Kølevæske: Højtrykskølevæske ved ≥ 70 bar rettet mod skærezonen er obligatorisk
• Værktøjs geometri: Skarp positiv rive (5°–15°) for at minimere skærekraft og varmeudvikling

Noter til fræsning og boring

Til fræsning Grade 5 bar, klatrefræsning (konventionel: undgås) med 3-5-sporet TiAlN-coated pindfræsere ved 60–80 m/min overfladehastighed opretholder værktøjets levetid over 30 minutter pr. kant. Boring kræver kølevæske gennem spindel; Peck-boring cyklusser med 1× diameter spidser forhindrer spånpakning og termisk fastholdelse i dybe huller.

CP-kvaliteter (klasse 1-2) maskine ca 30 % lettere end Grade 5 på grund af lavere styrke, men deres gummiagtige natur kræver stadig skarpt værktøj og positiv spånkontrol.

Kvalitetssikring og certificeringskrav

Indkøb af titaniumbar til kritiske applikationer skal specificere følgende dokumentationskæde for at sikre sporbarhed og overholdelse:

1. Mølletestcertifikat (MTC) i henhold til EN 10204 3.1 eller 3.2 — varmenummer-sporbar kemisk sammensætning og mekaniske testresultater
2. ASTM B348 eller AMS 4928 overensstemmelseserklæring — bekræfter specifikationens overensstemmelse pr. gældende kvalitet
3. Ultralydstest (UT) rapport — obligatorisk for aerospace bar > 50 mm diameter i henhold til AMS 2631 / ASTM E2375
4. Kemisk analyse (OES eller ICP) — verificering af iltindhold for Grad 23 ELI (≤ 0,13 vægt%) pr. ASTM F136
5. ISO 9001:2015 / AS9100D kvalitetsstyringssystem certifikat fra møllen — kræves af de fleste Tier 1 luftfarts- og medicinske OEM'er
6. REACH / RoHS erklæring for klasse 7 (palladiumindhold kræver afsløring af konflikt-mineral i EU's forsyningskæder)

Vejledning til karakterudvælgelse efter ansøgning

Ofte stillede spørgsmål

Q1: Hvad er forskellen mellem Grade 5 og Grade 2 titanium bar, og hvordan vælger jeg?

Grade 2 er kommercielt rent titanium: ingen legeringselementer, UTS 345 MPa , fremragende korrosionsbestandighed og nem koldformbarhed. Det er det omkostningseffektive valg til kemisk procesudstyr, marine varmevekslere og medicinske instrumenter, der ikke bærer strukturelle belastninger. Klasse 5 (Ti-6Al-4V) er en alfa-beta-legering med UTS 950 MPa —næsten 3x stærkere — men det koster 20-30 % mere pr. kilogram og er betydeligt sværere at bearbejde. Vælg klasse 5, når komponenten er bærende, udmattelseskritisk eller vægten skal minimeres. Vælg Grade 2, når korrosionsbestandighed er den primære driver, og de mekaniske belastninger er lave.

Q2: Hvorfor er titaniumbar svær at bearbejde sammenlignet med rustfrit stål?

Tre egenskaber kombineres for at gøre titanium udfordrende: (1) Lav varmeledningsevne (6,7 W/m·K) betyder, at varme ikke kan undslippe gennem chippen - den akkumuleres ved værktøjsspidsen, hvilket accelererer slid; (2) Høj kemisk reaktivitet ved forhøjet temperatur får titanium at svejse (galde) på skærkanten, hvilket producerer opbygget kant; (3) Arbejdshærdning -overfladen hærder under hver gang, så den næste passage skal skæres under det lag. Korrekt styring af skærehastighed (≤ 60 m/min), højtrykskølevæske (≥ 70 bar), skarpt værktøj med positiv rive og minimum 0,5 mm skæredybde løser alle tre problemer og giver forudsigelig værktøjslevetid.

Q3: Er titanium bar virkelig biokompatibel? Hvilke standarder bekræfter dette?

Ja. Titanium danner et stabilt, inert TiO₂-oxidlag, der forhindrer ionfrigivelse i væv. Årtiers kliniske beviser bekræfter ubetydelig cytotoksicitet og ingen rapporter om systemisk allergisk respons - i modsætning til nikkelholdige legeringer. For lovoverholdelse er biokompatibilitet styret af ISO 10993-1 (biologisk vurdering af medicinsk udstyr) og ISO 10993-5 (cytotoksicitetstest). Overensstemmelse på materialeniveau bekræftes af ASTM F136 (Klasse 23 for implantater) og ISO 5832-3 . Bemærk, at nogle patienter viser følsomhed over for vanadium; i de tilfælde vanadiumfri legeringer som f.eks Ti-6Al-7Nb (ISO 5832-11) er angivet i stedet.

Q4: Kan titanium stang svejses, og hvilke forholdsregler er påkrævet?

Titanium bar kan svejses vha GTAW (TIG) svejsning med Grade-matched filler wire. Det kritiske krav er inert gas afskærmning : titanium absorberer ilt, nitrogen og brint over 400 °C, hvilket forårsager skørhed. Dette kræver slæbende og bagende gasskjolde (99,999 % argon), renhed af svejseområdet (IPA-klud, ingen fedt) og streng temperaturkontrol mellem passager under 150 °C. Svejsekvalitet verificeres pr AWS D1.9 (strukturelt titanium) eller ASME Afsnit IX (trykudstyr). Varmebehandling efter svejsning (PWHT) ved 540–600 °C i vakuum eller argon bruges til at lindre resterende spænding i grad 5 svejsninger.

Spørgsmål 5: Hvordan er titaniumbar sammenlignet med aluminiumslegeringer for vægtbesparelser i luftfarten?

Aluminiumslegeringer (f.eks. 7075-T6: UTS 572 MPa, densitet 2,81 g/cm³, specifik styrke ~204 MPa·cm³/g) matcher eller overstiger lidt grad 5 titanium i specifik styrke ved stuetemperatur. Titanium bevarer dog fulde mekaniske egenskaber til 315 °C hvor aluminium nedbrydes kraftigt over 150 °C. Titanium giver også overlegen korrosionsbestandighed uden overfladebehandling og tilbyder en højere udmattelsestærskel. Det tekniske valg er: aluminium til ikke-termiske, omkostningsfølsomme strukturer; titanium til anvendelser i varme sektioner, udmattelseskritiske eller ætsende miljøer, hvor massen også er begrænset.
